Autómatos NB1-63H 4 Polos

Información del producto

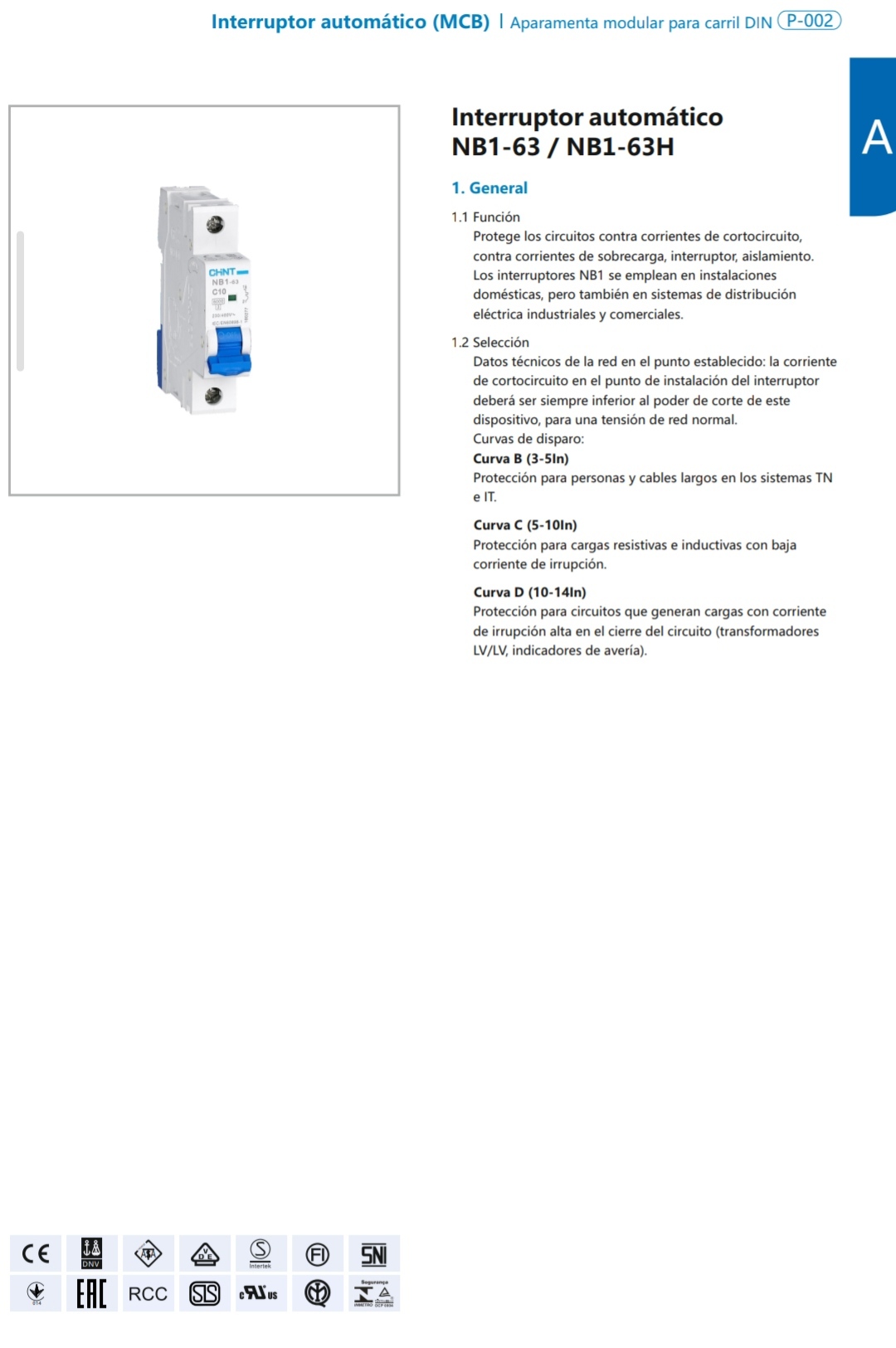

Interruptor automático

NB1-63 / NB1-63H

Función

1.1Protege los circuitos contra corrientes de cortocircuito,
contra corrientes de sobrecarga, interruptor, aislamiento.
Los interruptores NB1 se emplean en instalaciones
domésticas, pero también en sistemas de distribución
eléctrica industriales y comerciales.
1.2 Selección
Datos técnicos de la red en el punto establecido: la corriente
de cortocircuito en el punto de instalación del interruptor
deberá ser siempre inferior al poder de corte de este
dispositivo, para una tensión de red normal.

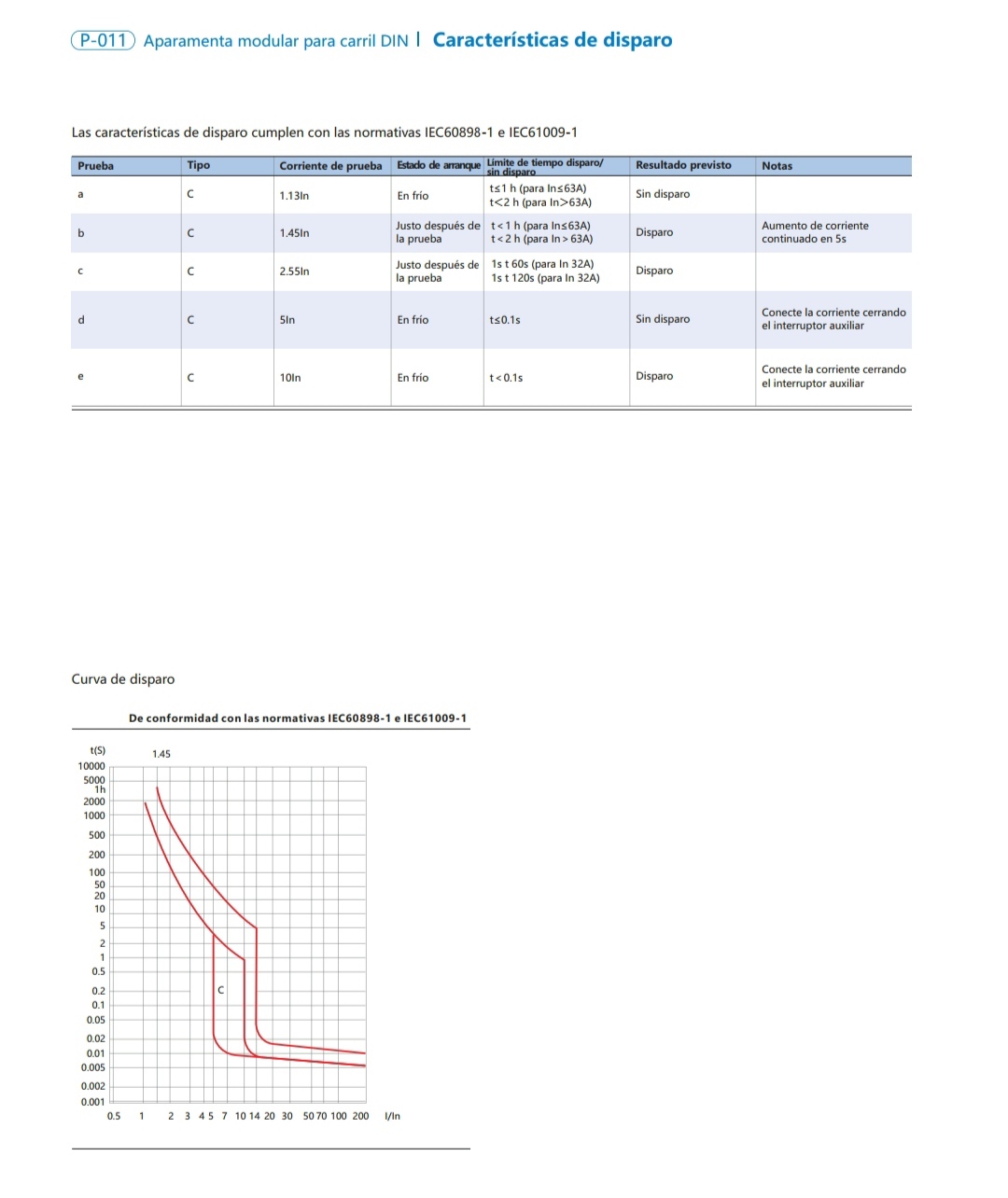

Curvas de disparo:
Curva B (3-5In)
Protección para personas y cables largos en los sistemas TN
e IT.
Curva C (5-10In)
Protección para cargas resistivas e inductivas con baja
corriente de irrupción.
Curva D (10-14In)
Protección para circuitos que generan cargas con corriente
de irrupción alta en el cierre del circuito (transformadores
LV/LV, indicadores de avería).

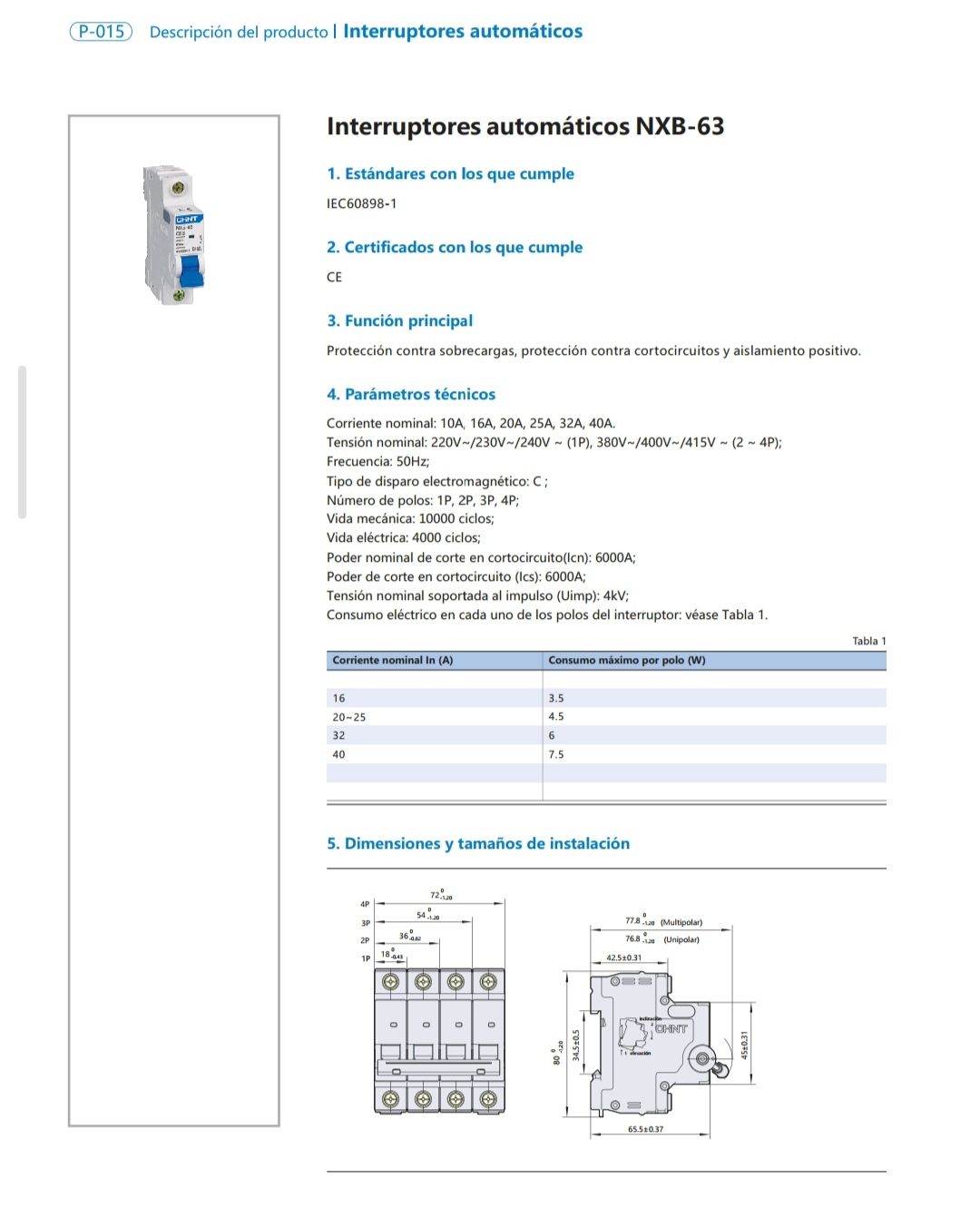

Interruptores automáticos NXB-63

1. Estándares con los que cumple

IEC60898-1
2. Certificados con los que cumple

CE
3. Función principal

Protección contra sobrecargas, protección contra cortocircuitos y aislamiento positivo.

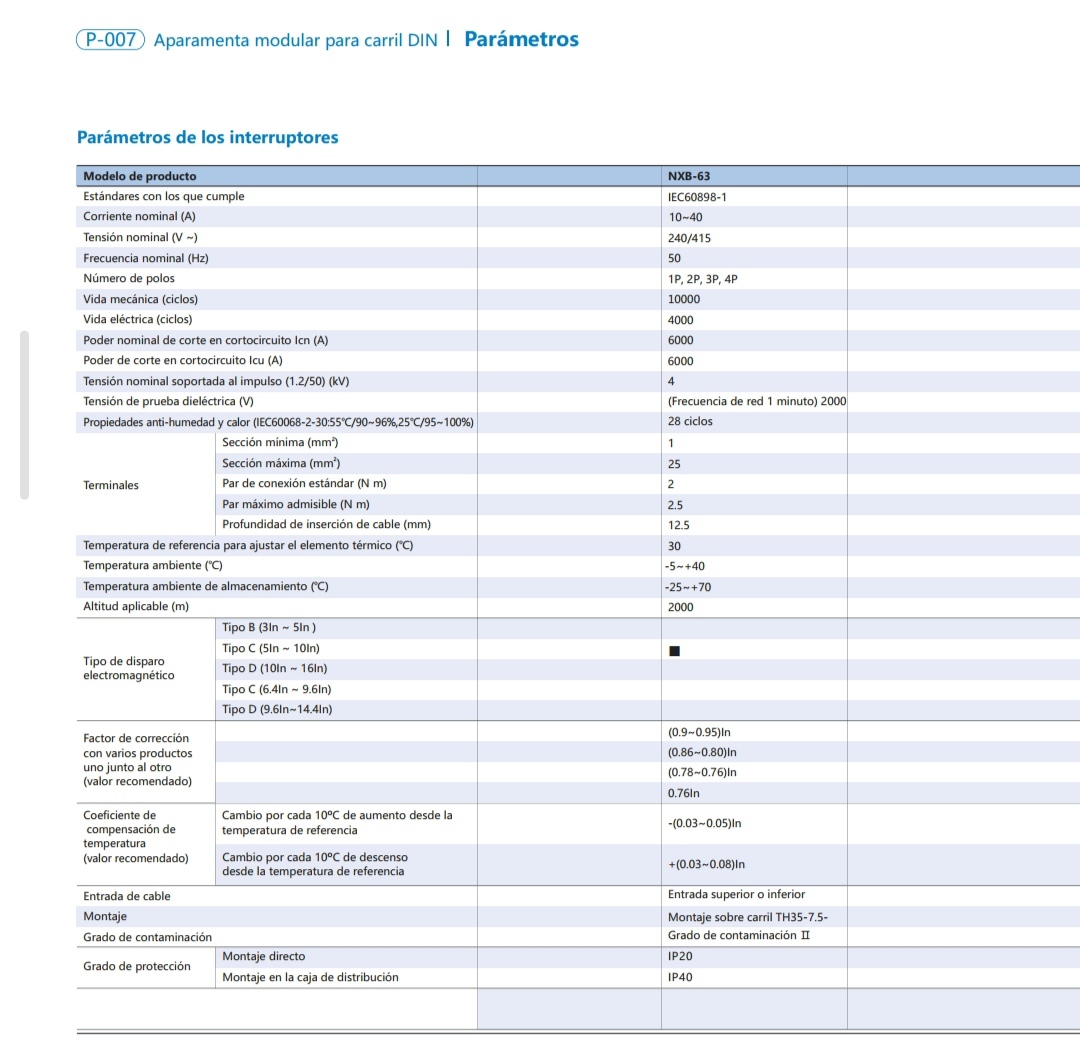

4. Parámetros técnicos

Corriente nominal: 10A, 16A, 20A, 25A, 32A, 40A.
Tensión nominal: 220V~/230V~/240V ~ (1P), 380V~/400V~/415V ~ (2 ~ 4P);
Frecuencia: 50Hz;
Tipo de disparo electromagnético: C ;
Número de polos: 1P, 2P, 3P, 4P;
Vida mecánica: 10000 ciclos;
Vida eléctrica: 4000 ciclos;
Poder nominal de corte en cortocircuito(Icn): 6000A;
Poder de corte en cortocircuito (Ics): 6000A;
Tensión nominal soportada al impulso (Uimp): 4kV;
Consumo eléctrico en cada uno de los polos del interruptor: véase Tabla 1.
